插板阀的工作原理及结构特点

在工业管道系统中，插板阀是一种常见的控制阀门，主要用于含粉尘、颗粒或固体物料的管道系统中，实现介质的截断与控制。由于其结构简单、流道顺畅以及不易堵塞等特点，插板阀在冶金、电力、建材、化工等行业中得到广泛应用。

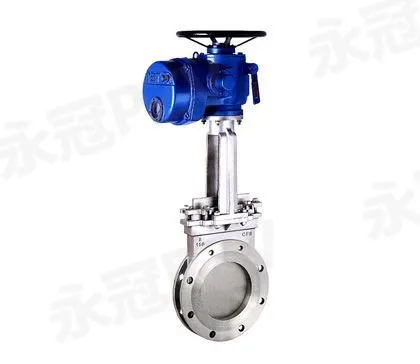

一、插板阀的工作原理

插板阀属于闸板式阀门的一种，其工作原理是通过闸板在阀体内的上下移动来实现介质的开启和关闭控制。

插板阀的闸板上通常设有一个与管道通径相同大小的圆形通孔。当阀门处于开启状态时，闸板上的圆孔与管道通径完全对齐，使介质可以顺畅通过。当阀门关闭时，闸板移动使圆孔与管道通径完全错开，从而实现对管道介质的截断。

这种启闭方式结构简单，能够实现快速可靠的流体控制。

二、插板阀的结构特点

插板阀在设计上具有多项结构优势，使其能够适应复杂的工业环境。

1、全通径流道设计

插板阀阀体内部没有凹槽结构，管道通径保持一致，介质在流动过程中不易产生阻力，也不容易出现堵塞现象，特别适用于含颗粒或粉尘介质。

2、不易卡阻堵塞

由于阀体内部结构简单，流道顺畅，固体颗粒或粉尘不容易在阀门内部积聚，从而减少卡阻现象，提高阀门运行稳定性。

3、多种密封结构

插板阀根据不同工况要求可以采用不同的密封形式，包括：

• 软密封结构：适用于密封要求较高的工况

• 硬密封结构：适用于高温或磨损较大的环境

通过不同密封结构设计，可以满足多种工业应用需求。

4、活动式密封阀座设计

部分插板阀采用活动式阀座结构，能够在使用过程中自动补偿密封面的磨损，从而保持良好的密封性能，并有效延长阀门的使用寿命。

5、启闭力稳定

在阀门启闭过程中，阀座与闸板始终保持紧密接触并同步运动，使阀门的启闭力保持稳定，同时能够实现可靠的介质切断。

三、插板阀的应用领域

由于其良好的流通性能和可靠的密封结构，插板阀常用于以下工业领域：

• 冶金行业的粉尘输送系统

• 电力行业的灰渣输送管道

• 水泥建材行业的物料输送系统

• 化工行业的颗粒介质管道

• 环保除尘系统

在这些工况中，插板阀能够有效实现介质的控制和截断，保障生产系统稳定运行。

结语

插板阀凭借其全通径结构、不易堵塞以及密封性能稳定等优势，在工业管道系统中发挥着重要作用。通过合理选择密封结构和阀门类型，可以使插板阀在不同工况环境下保持稳定可靠的运行性能，为工业生产提供安全可靠的控制解决方案。
